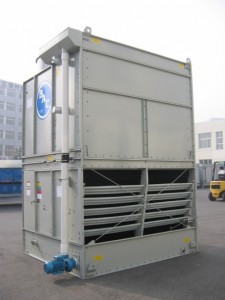

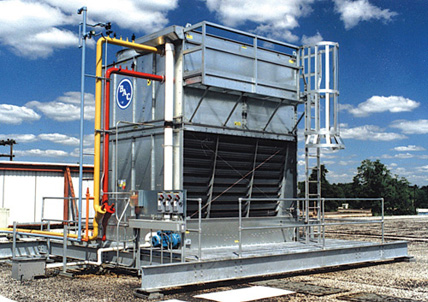

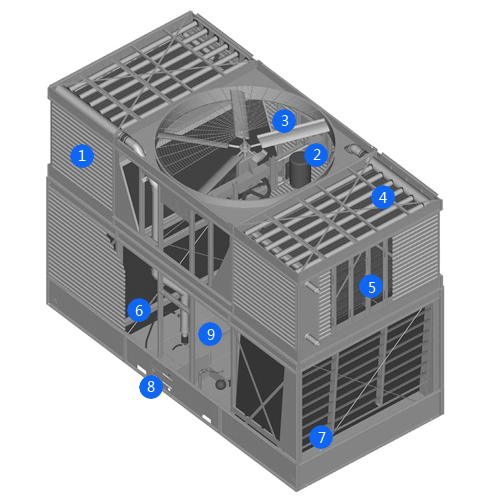

CXV系列蒸發式冷凝器是在嚴格的質量控制條件下由標準零部件組裝而成的，名義排熱量為74-1888氨冷噸（319-11466kw）。誘導通風復合流冷凝器熱交換性能卓越，寬敞無堵塞的空氣進口導風板與傾斜的水盤底部使維護檢修方便，設備抗腐蝕、投資少、不易結垢并可長時間無故障運行。

主要特點：

可靠的性能? 二次換熱設計的創新組合維護簡便
長年高效蒸發式冷凝? 風扇安裝在高于噴淋水區域的熱空氣流中
不易結垢? 減少維護次數，保持較好換熱性能
延長維護周期? 采用了不堵塞的進風導風板和易檢修的大直徑的水噴淋系統
寬敞的空間? 容易檢修維護風機驅動系統、換熱盤管和水盤
盤管接頭少，制冷劑充注量少，設備重量輕? 減少安裝費用

運行原理

盤管內的高溫氣態制冷劑與盤管外的噴淋水和空氣進行熱交換，由氣態逐漸被冷凝為液態。引風機的超強風力使噴淋水完全覆蓋在盤管表面，水借風勢，換熱效果顯著增高。噴淋水和空氣吸收熱量后溫度升高，部分水由液態變成水蒸氣，蒸發潛熱帶走大量的熱，熱空氣中的水被擋水板截住收集到PVC熱交換層中。PVC熱交換層中的水被流過的空氣冷卻，溫度降低，進入集水槽中，再由循環水泵送入噴淋水系統中，繼續循環。散失到空氣中的水份由水位調節器控制補充。部分設備的容量，可以根據負荷的大小，由不同的電機轉速或不同的風機電機組合來控制。

結構優勢

1. 減少結垢的設計

和傳統的冷凝器比較，CXV蒸發式冷凝器四個方面因素減少結垢的可能。

- 風水同向

由于空氣和噴淋水在同一方向流過冷凝盤管，噴淋水能很好地覆蓋在盤管表面，保持鋼管表面完全濕潤。這種同向流動減少因為風水逆向在鋼管下面形成干點而結垢的可能。

- 加大流過盤管表面的水量

CXV流過盤管表面的噴淋水流量是大多傳統蒸發式冷凝器的兩倍，這保證在換熱表面有連續水流從而減少結垢的可能，CXV蒸發式冷凝器特有的換熱系統能夠使水泵在較大的水流量下而不需增加功率。

- 主要在濕潤的表面上蒸發

CXV產品在換熱表面應用混流技術。主要換熱表面，冷凝盤管是蒸發式冷凝器最重要的部件。由于CXV盤管表面是顯熱和潛熱換熱，和其它通過盤管表面只依靠潛熱換熱的設計相比，CXV盤管表面不易結垢。

4．較低水溫的噴淋水

較低的水溫使結垢的物質更易保留在水中，不沉淀在盤管上。在CXV蒸發式冷凝器中由于增加PVC換熱層，噴淋水溫通常較其它形式蒸發冷凝器低4到5℃，CXV蒸發式冷凝器的較低水溫能減少25％結垢可能性。這種結垢減少量也取決于前面討論的三個方面因素。

2. PVC熱交換層

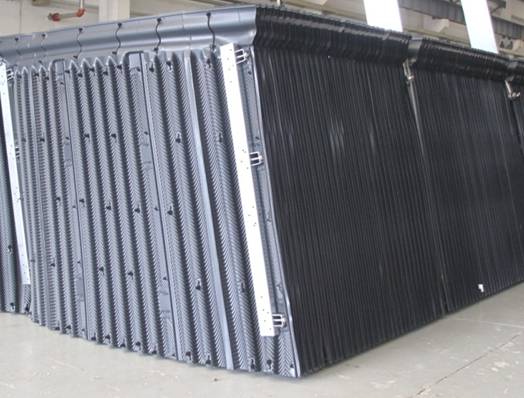

經美國BAC公司設計、測試、制造的一種高效聚氯乙烯(PVC)熱交換層是CXV系列蒸發式冷凝器關鍵部件，PVC熱交換層能有效地防止生化腐蝕和侵蝕；美國BAC公司設計的這種帶擋水板的特殊結構能保證最大的水和空氣接觸和較小的空氣壓降，使用小功率電機就可確保高效傳熱。

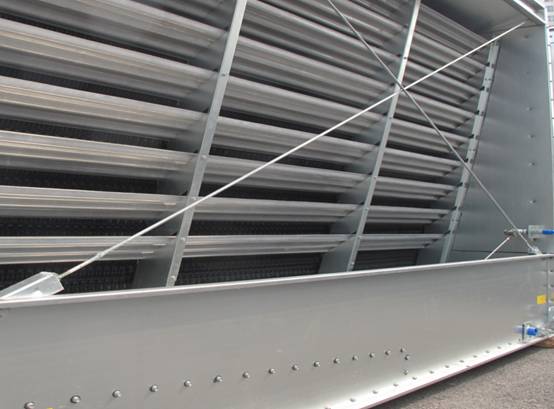

3. 寬敞的無堵塞空氣進口導風板

大空間高質量的進風格柵設計，盡可能避免了板面結垢和結冰的可能性。

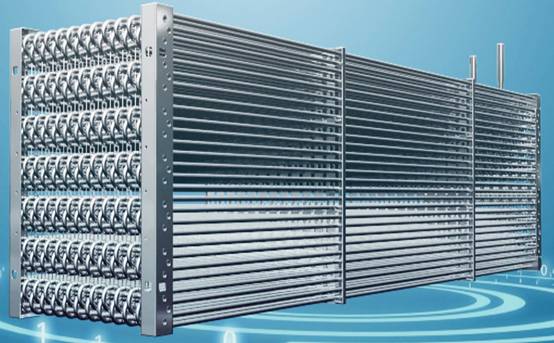

4. 冷凝盤管

蒸發式冷凝器盤管嵌在高強度鍍鋅板上，拆卸方便。冷凝盤管由高質量的鋼管制成，設計壓力為2．OMPa，盤管在水中經2．5MPa的氣密性試驗，裝配完畢后經整體熱浸鋅處理。盤管沿制冷劑流向傾斜便于液體排出，盤管壓力降較低。

盤管也可選用不銹鋼或鋁合金材質制成，以供在與標準的鍍鋅鋼材質不兼容時使用。

5. 擋水板

擋水板由耐腐蝕的PVC材料制成，分組安裝在CXV型蒸發式冷凝器內，拆卸方便，擋水板使空氣流動方向經過三次改變后，可有效地去除從盤管中出來的濕空氣中的水分，水的飄逸率小于0．001％。

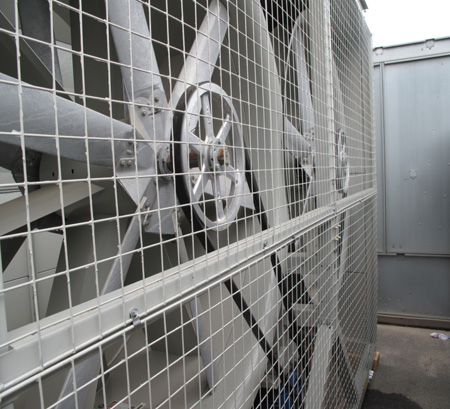

6. 機械部件

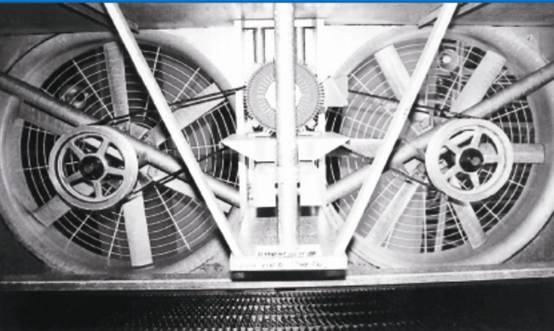

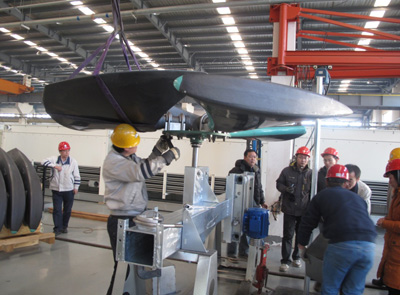

CXV型蒸發式冷凝器的又一關鍵部件風機采用耐腐蝕的鋁合金葉片組成。風機安裝在具有流線型入口的風筒內，空氣通過風筒排出，頂部余隙容積小，較大的提高了風機效率。

風機和軸由潤滑油潤滑的球軸承支撐，自動矯正，密封防潮，所有軸承L10最小設計壽命40，000小時。

風機驅動系統采用多槽聚氯丁橡膠聚脂皮帶傳動，皮帶輪采用鋁合金材料加工而成，風機和皮帶輪均裝配在主軸上。皮帶松緊可以通過一個單點進行調整，維護簡便、易行。

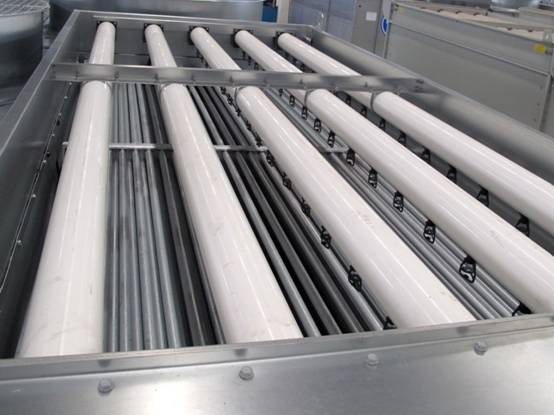

7. 水分配系統

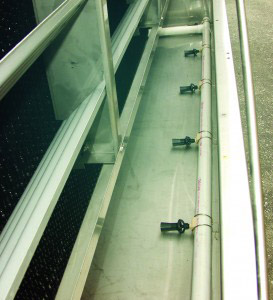

水在由液態變成氣態時，蒸發潛熱會帶走大量的熱；為了獲得最大的傳熱系數，并減少水垢，必須使整套盤管組件完全沉浸在流水中。水分配系統是完成以上作用的又一關鍵部件。水盤中的水在水泵的作用下，沿著抗腐蝕的PVC水路系統，通過噴淋支管上的大直徑防堵設計、超大流量的噴嘴均勻的噴灑在盤管組件上，在引風機的作用下，最大限度的包住冷凝盤管，使水、空氣與制冷劑進行充分的熱交換。噴淋支管和噴嘴采用扣式橡膠環管連接，有利于拆卸或沖洗噴嘴和整個支管。

維護優勢

1. 維護檢修方便

CXV產品采用了許多獨特且實用的設計。寬敞的內部空間設計消除了以往蒸發式冷凝器內部狹窄不易檢修的弊病。由于CXV產品是在數十年運行經驗的基礎上設計出來的，所以保證了其既耐用又易于維護。

2. 可直接檢修的水噴淋系統

CXV產品的風水同向設計使噴淋系統直接露在外面，當設備運行時也能簡單快速的檢修檢查噴嘴和盤管。

3. 寬大的檢修門

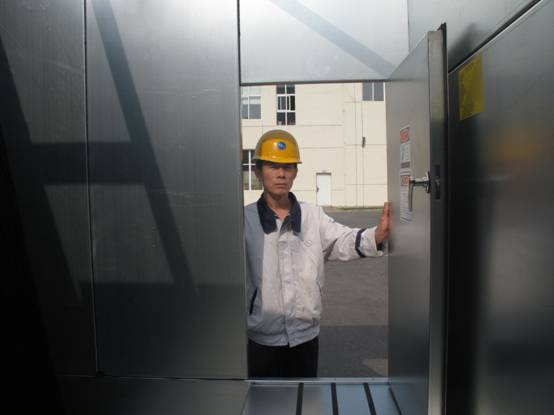

設在產品一端的大尺寸檢修門使維護人員很容易的進入設備內部。

4. 方便維護風機驅動系統和冷凝盤管

寬大的檢修空間可以直接對風機驅動系統進行檢修。通過易于拆卸的擋水板，也可方便的檢查盤管。

5. 傾斜的水盤底部清洗方便

水盤底部向排污口傾斜以及PVC換熱層的懸掛設計使得污水和雜質容易被清除。

可選結構材質

1. 可選鍍鋅層表面熱噴涂雙重防護結構：

特殊雜化聚合物通過靜電噴涂，熱塑固化到優質鍍鋅鋼板或熱鍍鋅構件表面上，形成具有良好結合力、韌性及搞滲透性的防護層，提高了設備的裝飾性和使用壽命。

2. 可選304和316不銹鋼材質

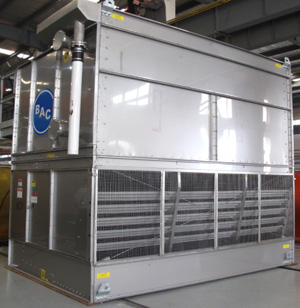

304型不銹鋼冷卻塔乃專為暴露在腐蝕性極強的環境下或是為了要求較長的使用壽命所設計。所有的鋼板和結構件，包括結構框架、進口導風板支承。冷水盤、風機平臺和機械設備支承的制造材料均為304不銹鋼。冷水盤可選用焊接的304型不銹鋼材質，以提高這一關鍵部件的防漏和耐腐蝕性能。冷水盤各鋼板之間的縫隙均采用焊接。304型不銹鋼材質進一步加強了冷水盤的耐腐蝕性能，從而保證其在諸如水質失常等強腐蝕條件下的性能。

3. 可清潔式集箱盤管(可選)

在管子內可能沉積可溶性污垢或污泥的應用條件下，采用可清潔式集箱管束后，就能夠將入口和出口集箱處的蓋板取下，然后對每個蛇形管路注入溶劑或用壓縮空氣進行吹掃。盤管采用全優質表面鋼材加工成蛇形，然后經焊接成一整體。盤管可選用的材質包括碳鋼（外表面熱浸鍍鋅）或不銹鋼。

4. 低噪音風扇(可選)

除標準設備風扇外，BAC大連可提供低噪音風扇，及超靜音風扇可選項。對于噪音敏感項目，我們推薦以下方式降噪：

a. 將設備噪音值較小的方向沖向噪音敏感區，這也是降噪問題首先要考慮的問題。

b. 可以選一個較大的型號而選取一個較小的風扇轉速，因為風機噪音與轉速近成正比。對于閉式冷卻設備，可以選擇配較大換熱盤管的型號。

c. 可選擇雙速電機或變頻電機驅動風扇，在夜間或者熱負荷較低的時候可在低速檔運行。

d. 選用低噪音風扇或超靜音風扇。

e. 建隔音墻。

f. 以上方案的綜合。

5. 獨立驅動系統(可選)

采用獨立驅動也是一個節能的好辦法，在熱負荷達不到尖峰負荷時，可適當關閉一臺或兩臺風機。風機之間可選配獨立驅動專用隔板，可防止混風現象發生。

6. 雙流程盤管

雙流程盤管是指將一臺換熱盤管通過內部結構改變行程兩個獨立的回路，每個獨立的小盤管各承擔一半負荷，以滿足用戶特定工藝要求。針對某些特殊的制冷系統，還可以將盤管的若干管束分開來用于冷卻壓縮機缸套的乙二醇回路，具體請咨詢BAC銷售代表。

內部檢修設施選項

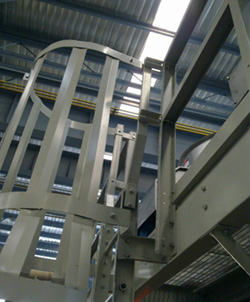

1. 外部部檢修平臺(可選)

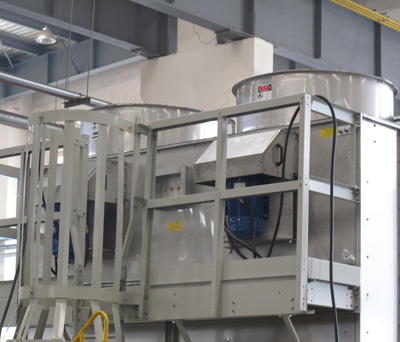

所有預訂的外部平臺，可預先在工廠組裝，以確保所有部件配備和型號完全匹配。該平臺也可以最低限度捆扎固定在設備水盤中運輸，以便于現場快速安裝。檢修平臺，爬梯及安全圍籠可以作為訂購設備時附屬部件或作為售后配件購買。所有部件設計均符合OSHA標準。

2.?耐高溫填料(可選)

可選用的耐高溫填料可承受高達135?F（57.2?C）的噴水溫度。

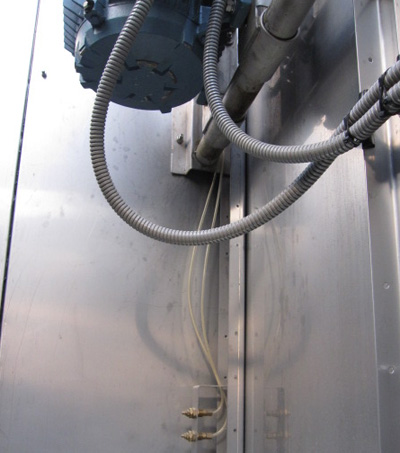

3. 延伸潤油管(可選)

潤滑油管的端部為標準的潤滑脂接頭，可用于驅動軸承的潤滑。潤滑脂接頭位于空氣室內靠近檢修門處。

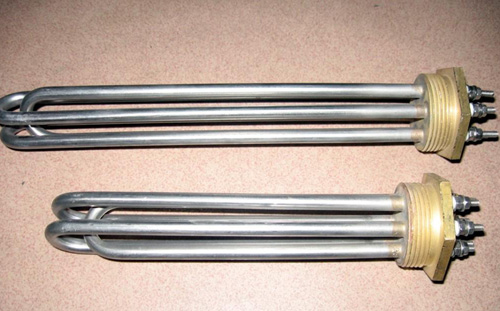

4. 冷水盤加熱器(可選)

對于暴露在低于結冰溫度環境中的蒸發式冷凝器，需要采取相應的保護措施，以防止在設備停運時冷水盤中的水結冰。選配在工廠內預裝的冷水盤加熱器是一種提供這項防護措施的簡單而廉價的解決方案

5. 冷水盤清掃配管(可選)

清掃配管是除去冷凝器的冷水盤中可能沉積下來的碎屑的有效方式。包括噴射式內的全套清掃配管系統安裝在冷水盤內，可以旁通連接于沙濾設備（由其它方提供）。

6. 防柳絮網(可選)

在設備進風側（填料進風格柵及盤管上方），我們可提供防柳絮網。防止雜物進入到冷水盤污染噴淋水，也能防止污物落在換熱盤管上影響設備換熱及運行。其材質可選普通碳鋼及不銹鋼，防柳絮網采用自攻螺絲及支撐件固定在設備上，可方便拆卸清洗。

?
7. 機旁控制柜(可選)

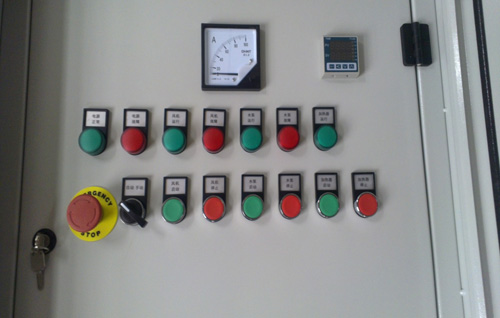

BAC大連能夠提供機旁控制柜，主要電器元件均選用施耐德公司產品，具備完善的的保護功能：缺相保護、欠壓保護、短路保護、過載保護。控制系統設有“手動”和“自動”兩種模式。在“手動”模式下，可以通過設置在控制柜門上的按鈕開關，方便地起動或停止風機、水泵、加熱器。在“自動”模式下，可以接收來自遠程控制系統（DCS）的無源控制信號，自動起動或停止風機、水泵，留有充足無源節點及時反饋系統各部的運行狀態，方便用戶組網。

?	?	?
